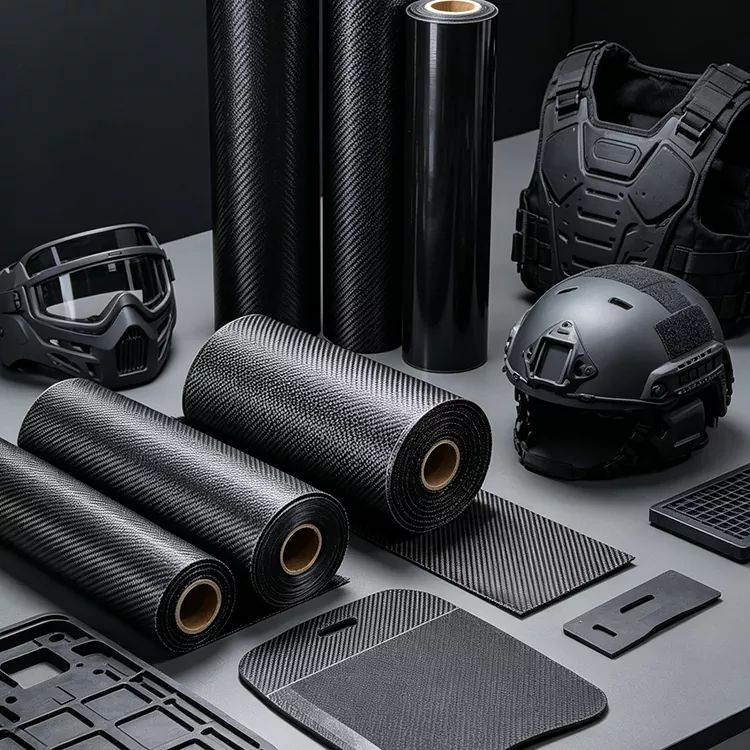

3K UD และผ้าพรีเพกคาร์บอนไฟเบอร์แบบสองทิศทาง

3K UD และผ้าพรีเพกคาร์บอนไฟเบอร์แบบสองทิศทางผสมผสานการเสริมคาร์บอนไฟเบอร์ 3K เข้ากับเมทริกซ์เรซินที่เคลือบไว้ล่วงหน้าในการจัดเรียงเส้นใยที่แตกต่างกันสองแบบ โครงสร้าง UD เน้นเส้นใยที่ต่อเนื่องกันในทิศทางเดียวเป็นหลัก ในขณะที่โครงสร้างแบบสองทิศทางช่วยเสริมแรงในสองทิศทางหลัก ทางเลือกระหว่างสิ่งเหล่านี้ส่วนใหญ่เกี่ยวข้องกับเส้นทางการรับน้ำหนัก โครงสร้างลามิเนต และรูปทรงของชิ้นส่วนคอมโพสิตที่เสร็จแล้ว

สำหรับผู้ผลิตคอมโพสิต ความแตกต่างนี้มีความสำคัญมากกว่าการกำหนด 3K เพียงอย่างเดียว ส่วนประกอบที่มีแรงดึง การโค้งงอ หรือแรงตามแนวแกนอาจได้รับประโยชน์จากลามิเนตที่สร้างขึ้นตามทิศทางของเส้นใยที่กำหนด ในขณะที่แผงหรือเปลือกที่รับน้ำหนักในสองทิศทางอาจต้องมีการจัดเตรียมการเสริมแรงที่สมดุลมากขึ้น

UD และโครงสร้างไฟเบอร์แบบสองทิศทาง

ด้วยโครงสร้าง UD เส้นใยคาร์บอนต่อเนื่องจึงกระจุกตัวอยู่ในทิศทางเดียวเป็นหลัก ทำให้วัสดุนี้เหมาะสำหรับส่วนประกอบที่การออกแบบทางวิศวกรรมมีเส้นทางโหลดหลักที่ชัดเจน เช่น เพลา คาน แท่ง และส่วนโครงสร้างที่ยาว

โครงสร้างแบบสองทิศทางช่วยเสริมกำลังในสองทิศทางหลัก สามารถพิจารณาได้สำหรับแผง ฝาครอบ ตัวเรือน และส่วนประกอบอื่นๆ ที่ลามิเนตจำเป็นต้องรับน้ำหนักข้ามสองแกน แทนที่จะเน้นไปในทิศทางเดียว

การจัดเรียงเส้นใยไม่ได้กำหนดประสิทธิภาพของชิ้นส่วนที่เสร็จแล้วด้วยตัวมันเอง เกรดไฟเบอร์ เศษส่วนปริมาตรไฟเบอร์ ระบบเรซิน การวางแนวลามิเนต จำนวนชั้น สภาวะการแข็งตัวและบ่ม ล้วนมีส่วนทำให้คุณสมบัติคอมโพสิตขั้นสุดท้าย

3K หมายถึงอะไร?

ชื่อ 3K หมายถึงสายพ่วงคาร์บอนไฟเบอร์ที่ประกอบด้วยเส้นใยแต่ละเส้นประมาณ 3,000 เส้น โดยจะอธิบายขนาดของมัดเส้นใยมากกว่าเกรดความแข็งแรงเฉพาะ

สำหรับการเลือกใช้วัสดุ จึงควรพิจารณา 3K ร่วมกับเกรดคาร์บอนไฟเบอร์ ระบบเรซิน และโครงสร้างเสริมแรง สายพ่วง 3K สามารถใช้กับสถาปัตยกรรมลามิเนตต่างๆ ได้ และคุณสมบัติของคอมโพสิตขั้นสุดท้ายขึ้นอยู่กับวิธีการเสริมแรง การรวมตัว และการบ่ม

ความแตกต่างนี้มีความเกี่ยวข้องอย่างยิ่งเมื่อเปรียบเทียบ UD และวัสดุแบบสองทิศทาง การกำหนด 3K ระบุถึงการลากไฟเบอร์ ในขณะที่ UD หรือโครงสร้างแบบสองทิศทางจะอธิบายวิธีการจัดเรียงการเสริมแรงภายในพรีเพก

ข้อมูลวัสดุ

การเลือกทิศทางของไฟเบอร์

สำหรับ 3K UD และผ้าพรีเพกคาร์บอนไฟเบอร์แบบสองทิศทาง คำถามเชิงปฏิบัติข้อแรกก็คือ ส่วนประกอบที่เสร็จแล้วจะรับน้ำหนักได้อย่างไร ควรจัดเรียงการเสริมแรงเพื่อให้ลามิเนตจัดเตรียมวัสดุตามที่การออกแบบต้องการ แทนที่จะเลือก UD หรือโครงสร้างแบบสองทิศทางโดยพิจารณาจากรูปลักษณ์ของผ้าเท่านั้น

ยูดี คอนสตรัคชั่น

โดยทั่วไปการพิจารณาการเสริมแรง UD สำหรับเพลา แท่ง คาน และชิ้นส่วนที่ยาวอื่นๆ โดยมีทิศทางการรับน้ำหนักหลักที่กำหนดไว้ ชั้นนอกแกนเพิ่มเติมสามารถรวมเข้ากับลามิเนตได้ เมื่อส่วนประกอบต้องการการเสริมแรงในทิศทางรองด้วย

การก่อสร้างแบบสองทิศทาง

การเสริมแรงแบบสองทิศทางสามารถพิจารณาได้สำหรับแผง ฝาครอบ ตัวเรือน และชิ้นส่วนอื่นๆ ที่ข้อกำหนดการรับน้ำหนักหรือความแข็งขยายข้ามสองทิศทางหลัก ความสมดุลที่แท้จริงระหว่างสองทิศทางนั้นขึ้นอยู่กับการก่อสร้างวัสดุและกำหนดการลามิเนต

การออกแบบลามิเนต

โครงสร้างพรีเพกควรได้รับการประเมินโดยเป็นส่วนหนึ่งของลามิเนตทั้งชิ้น แทนที่จะเป็นแผ่นแยก การวางแนวของเส้นใย ลำดับชั้น ความหนา ปริมาณเรซิน และสภาวะการรวมตัวมีอิทธิพลต่อวิธีการถ่ายโอนโหลดผ่านคอมโพสิตที่เสร็จสมบูรณ์

การใช้งานทั่วไป

วัสดุนี้สามารถพิจารณาได้สำหรับส่วนประกอบคอมโพสิตที่จำเป็นต้องมีการเสริมทิศทางและปริมาณเรซินที่ควบคุม โครงสร้างที่เหมาะสมขึ้นอยู่กับรูปทรงของชิ้นส่วน สภาพการโหลด วิธีการขึ้นรูป และความหนาของลามิเนตที่ต้องการ

อุปกรณ์กีฬา

วัสดุนี้สามารถใช้ในโครงสร้างกีฬาน้ำหนักเบาได้ โดยคำนึงถึงความแข็ง พฤติกรรมเมื่อยล้า และมวล เป็นสิ่งสำคัญในการออกแบบ การใช้งานที่เป็นไปได้ ได้แก่ ก้านกอล์ฟ ส่วนประกอบของจักรยาน โครงสร้างแร็คเก็ต ไม้พาย และชิ้นส่วนคอมโพสิตขึ้นรูปอื่นๆ

ส่วนประกอบยานยนต์

การใช้งานด้านยานยนต์อาจรวมถึงแผงน้ำหนักเบา ส่วนประกอบเสริมแรง ชิ้นส่วนโครงสร้างที่เลือก และส่วนประกอบที่มุ่งเน้นประสิทธิภาพ โครงสร้าง UD สามารถพิจารณาได้ในกรณีที่ชิ้นส่วนมีเส้นทางการรับน้ำหนักหลักที่กำหนดไว้ ในขณะที่การเสริมแรงแบบสองทิศทางอาจใช้ในกรณีที่ต้องมีการรองรับบนสองแกน

ชิ้นส่วนคอมโพสิตอุตสาหกรรม

การใช้งานทางอุตสาหกรรมอาจรวมถึงแผง ตัวเรือน ฉากยึด คาน แท่ง และส่วนประกอบอุปกรณ์น้ำหนักเบา โครงสร้างที่ต้องการนั้นขึ้นอยู่กับว่าส่วนประกอบนั้นมีทิศทางการรับน้ำหนักที่โดดเด่นหรือต้องการการเสริมแรงในหลายทิศทาง

อุปกรณ์อิเล็กทรอนิกส์

สำหรับตัวเรือนอุปกรณ์และส่วนประกอบโครงสร้างที่เลือก คาร์บอนไฟเบอร์สามารถให้น้ำหนักที่ต่ำและการรองรับโครงสร้างได้ เนื่องจากคาร์บอนไฟเบอร์เป็นสื่อกระแสไฟฟ้า จึงควรพิจารณาข้อกำหนดการแยกทางไฟฟ้าและแม่เหล็กไฟฟ้าเป็นส่วนหนึ่งของการออกแบบการประกอบทั้งหมด

การเลือกวัสดุก่อนการผลิต

สำหรับโครงการคอมโพสิตใหม่ ควรระบุวัสดุตามส่วนประกอบและกระบวนการผลิต แทนที่จะระบุตามชื่อผลิตภัณฑ์เพียงอย่างเดียว ข้อมูลสำคัญ ได้แก่ โครงสร้างไฟเบอร์ที่จำเป็น ระบบเรซิน ความกว้าง ความหนา ตารางการเคลือบ และวิธีการขึ้นรูป

สำหรับชิ้นส่วน UD ควรระบุทิศทางของเส้นใยหลักพร้อมกับการเสริมแรงนอกแกนที่จำเป็น สำหรับชิ้นส่วนแบบสองทิศทาง ควรยืนยันความสมดุลของการเสริมแรงที่จำเป็นและการวางแนวของชั้น รายละเอียดเหล่านี้ช่วยพิจารณาว่าข้อกำหนดเฉพาะของวัสดุสอดคล้องกับเส้นทางการรับน้ำหนักที่ต้องการหรือไม่

ควรยืนยันข้อกำหนดของเรซินก่อนการผลิต เนื่องจากนี่เป็นวัสดุพรีเพรก ระบบเรซินและปริมาณเรซินจึงส่งผลต่อการจัดการ การจัดเก็บ การขึ้นรูป และการบ่ม ในกรณีที่วัสดุถูกรวมเข้ากับกระบวนการผลิตที่มีอยู่ พารามิเตอร์การประมวลผลในปัจจุบันของลูกค้าหรือข้อกำหนดเฉพาะของวัสดุสามารถใช้เป็นข้อมูลอ้างอิงได้

คำถามที่พบบ่อย

พรีเพกคาร์บอนไฟเบอร์ 3K UD คืออะไร

เป็นพรีเพกที่ใช้การเสริมแรงด้วยคาร์บอนไฟเบอร์ 3K ซึ่งจัดเรียงเป็นส่วนใหญ่ในทิศทางเดียวและรวมกับเมทริกซ์เรซินก่อนการขึ้นรูป เหมาะสำหรับชิ้นส่วนคอมโพสิตที่ต้องเสริมแรงตามทิศทางการรับน้ำหนักที่กำหนด

อะไรคือความแตกต่างระหว่าง UD และคาร์บอนไฟเบอร์แบบสองทิศทาง?

UD วางเส้นใยต่อเนื่องส่วนใหญ่ไว้ในทิศทางหลักเดียว โครงสร้างแบบสองทิศทางช่วยเสริมกำลังในสองทิศทางหลัก การเลือกขึ้นอยู่กับสภาวะการรับน้ำหนัก รูปทรงของชิ้นส่วน และการออกแบบลามิเนตของส่วนประกอบที่เสร็จแล้ว

วัสดุมีเรซินอยู่แล้วหรือไม่?

ใช่. นี่เป็นวัสดุพรีเพรก ซึ่งหมายความว่าการเสริมแรงด้วยคาร์บอนไฟเบอร์ได้ถูกรวมเข้ากับเมทริกซ์เรซินแล้ว ควรยืนยันระบบเรซินเฉพาะและปริมาณเรซินสำหรับข้อกำหนดเฉพาะที่เลือก

3K เหมือนกับเกรดความแข็งแกร่งหรือไม่?

หมายเลข 3K อธิบายจำนวนเส้นใยโดยประมาณของสายพ่วงคาร์บอนไฟเบอร์ ประสิทธิภาพของคอมโพสิตขั้นสุดท้ายยังขึ้นอยู่กับเกรดของเส้นใย ระบบเรซิน สัดส่วนปริมาตรของเส้นใย การวางแนวของลามิเนต และสภาวะการบ่ม

สามารถปรับแต่งวัสดุได้หรือไม่?

ใช่. Yuruis ให้บริการการผลิตตามสั่งและสามารถหารือเกี่ยวกับขนาด ความกว้าง และข้อกำหนดของโครงการอื่น ๆ ที่กำหนดเองตามการใช้งานและกระบวนการผลิตที่ต้องการ

อุตสาหกรรมใดบ้างที่ใช้พรีเพกประเภทนี้?

การใช้งานอาจรวมถึงอุปกรณ์กีฬา ชิ้นส่วนยานยนต์ และชิ้นส่วนคอมโพสิตทางอุตสาหกรรม โครงสร้างอุปกรณ์อิเล็กทรอนิกส์ที่เลือกอาจใช้คอมโพสิตคาร์บอนไฟเบอร์เมื่อวัสดุและข้อกำหนดทางไฟฟ้าเข้ากันได้กับการใช้งาน

ฉันควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

การระบุความกว้าง ความหนา โครงสร้างเส้นใย ความต้องการเรซิน การใช้งาน วิธีการขึ้นรูป และปริมาณโดยประมาณที่ต้องการ จะช่วยกำหนดข้อกำหนดเฉพาะที่เหมาะสม สำหรับชิ้นส่วนโครงสร้าง ตารางการเขียนแบบหรือการเคลือบลามิเนตยังมีประโยชน์ในการยืนยันการวางแนวของไฟเบอร์ที่ต้องการอีกด้วย
