สักหลาดพื้นผิวคาร์บอนไฟเบอร์สำหรับการพันเส้นใย

การม้วนเส้นใยส่วนใหญ่เกี่ยวข้องกับการเสริมแรง มุมของการม้วน และความแข็งแรงของลามิเนต แต่ชั้นพื้นผิวยังส่งผลต่อลักษณะและพฤติกรรมของคอมโพสิตที่เสร็จแล้วในระหว่างการผลิตด้วย

สักหลาดพื้นผิวคาร์บอนไฟเบอร์สำหรับม้วนเส้นใยเป็นวัสดุไม่ทอที่ทำจากคาร์บอนไฟเบอร์สับ มันถูกใช้เป็นชั้นคาร์บอนไฟเบอร์แบบกระจายบนชิ้นส่วนคอมโพสิตทรงกระบอกและส่วนโค้ง โดยที่การเสริมแรงของขดลวดหลักเพียงอย่างเดียวอาจทำให้มีรูปแบบเส้นใยเด่นชัด

ผ้าสักหลาดไม่สามารถทดแทนการเสริมแรงโครงสร้างอย่างต่อเนื่องได้ มีบทบาทที่แตกต่างกันในลามิเนต: การครอบคลุมพื้นผิว การกระจายเส้นใย และการโต้ตอบกับระบบเรซิน

ชั้นผิวในการม้วนเส้นใย

ส่วนประกอบของบาดแผลมักประกอบด้วยหลายชั้น การเดินเที่ยวหรือผ้าอย่างต่อเนื่องช่วยเสริมแรงตามที่ต้องการ ในขณะที่เรซินจะเชื่อมเส้นใยเข้ากับลามิเนตที่เสร็จแล้ว

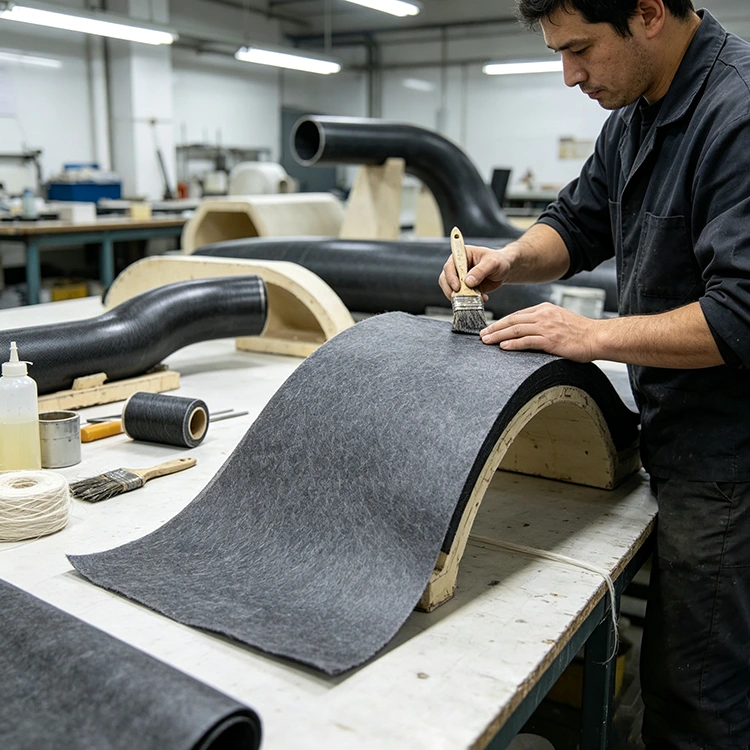

สามารถเพิ่มสักหลาดคาร์บอนไฟเบอร์เป็นชั้นพื้นผิวแยกต่างหากได้ เส้นใยสับของมันถูกกระจายผ่านโครงสร้างไม่ทอ แทนที่จะจัดเรียงเป็นเส้นด้ายต่อเนื่อง ทำให้วัสดุนี้เหมาะสำหรับการคลุมพื้นผิวโค้งและลดรูปแบบการมองเห็นของการเสริมแรงที่อยู่ด้านล่าง

ชั้นอาจวางอยู่ด้านใน ภายนอก หรือตำแหน่งอื่นที่ระบุในลามิเนต ตำแหน่งถูกกำหนดโดยการสร้างส่วนประกอบสำเร็จรูป

การใช้งานสำหรับผลิตภัณฑ์คอมโพสิตบาดแผล

ท่อ FRP และ CFRP

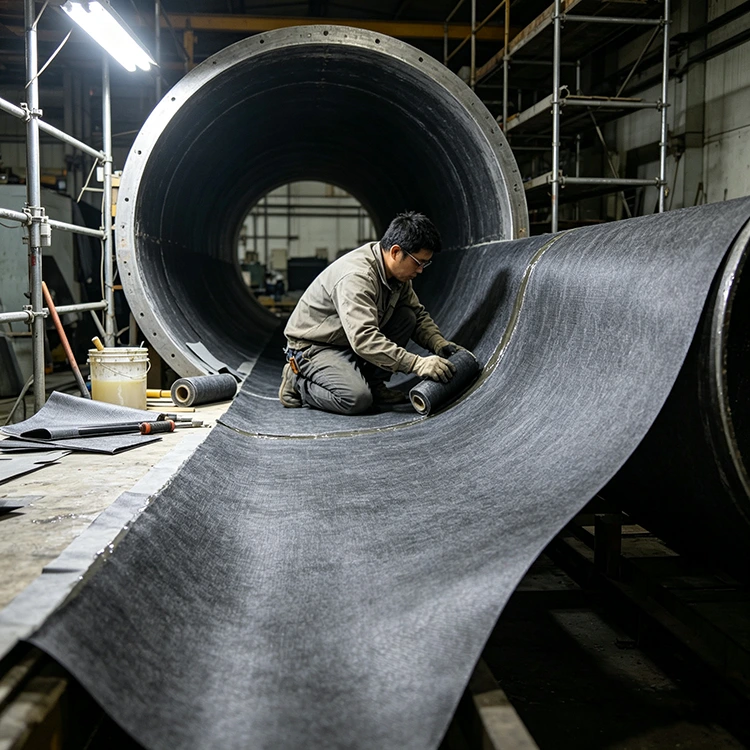

โดยทั่วไปแล้วท่อคอมโพสิตจะถูกผลิตขึ้นบนแมนเดรลทรงกระบอกโดยมีรอยเสริมแรงที่มุมต่างๆ สักหลาดพื้นผิวสามารถรวมเข้ากับชั้นในหรือชั้นนอกได้เมื่อต้องการพื้นผิวคาร์บอนไฟเบอร์แบบกระจาย

และยังให้การครอบคลุมเส้นใยที่ต่อเนื่องมากกว่ารูปแบบการม้วนตัว อย่างไรก็ตาม พื้นผิวขั้นสุดท้ายได้รับอิทธิพลจากเรซินและกระบวนการบ่มตลอดจนผ้าสักหลาด

ถังเก็บสารเคมี

ถังพันเส้นใยมักจะรวมระบบใยแก้ว คาร์บอนไฟเบอร์ และเรซินไว้ในตำแหน่งที่ต่างกันของลามิเนต สักหลาดคาร์บอนสามารถใช้ได้ในกรณีที่โครงสร้างที่ระบุเรียกร้องให้มีชั้นพื้นผิวที่มีคาร์บอนเป็นส่วนประกอบหลัก

สำหรับบริการด้านเคมี จำเป็นต้องพิจารณาถึงลามิเนตที่สมบูรณ์ การเลือกเรซินและตัวกลางที่เก็บไว้มีความสำคัญอย่างยิ่ง

ภาชนะรับแรงดัน

ภาชนะรับความดันต้องมีการควบคุมตำแหน่งการเสริมแรงและมุมคดเคี้ยว เนื่องจากลามิเนตมีแรงดันภายใน ชั้นสักหลาดทำหน้าที่แตกต่างจากการพันของโครงสร้างหลัก

ด้วยเหตุนี้การออกแบบลามิเนตจึงควรระบุการเสริมแรงโครงสร้างและชั้นพื้นผิวแยกกัน

ส่วนประกอบของบาดแผลอื่นๆ

การใช้งานอื่นๆ ที่เป็นไปได้ ได้แก่ ลูกกลิ้งคอมโพสิต ท่ออุตสาหกรรม ตัวเรือนทรงกระบอก และส่วนประกอบ CFRP ที่เลือก ลักษณะทั่วไปคือพื้นผิวโค้งหรือทรงกระบอกที่เกิดจากกระบวนการคดเคี้ยว

โครงสร้างไฟเบอร์สับ

ความแตกต่างระหว่างผ้าสักหลาดและผ้าคาร์บอนทอเริ่มต้นที่โครงสร้างเส้นใย

ผ้าทอใช้เส้นด้ายต่อเนื่องเรียงกันตามทิศทางที่กำหนด มันถูกเลือกเมื่อจำเป็นต้องมีการเสริมทิศทาง

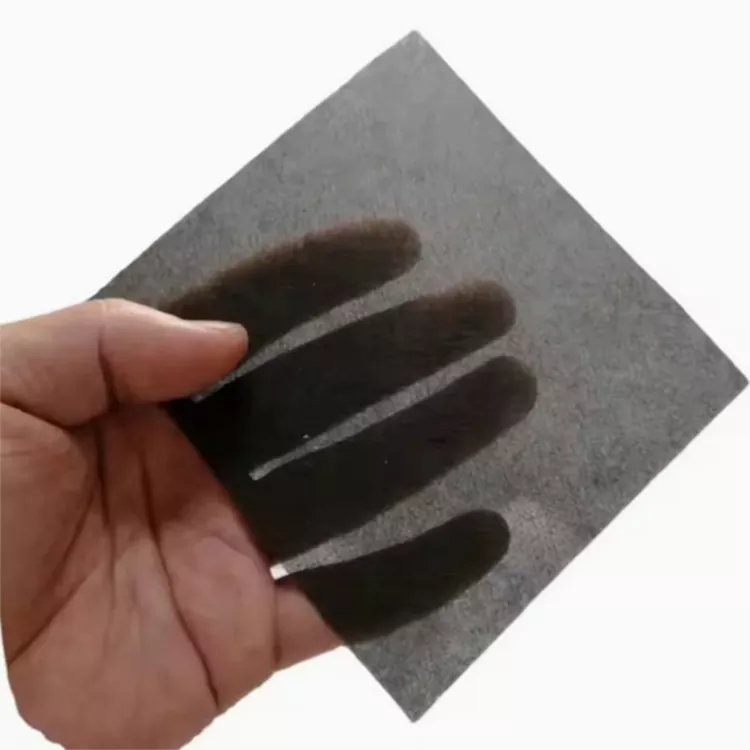

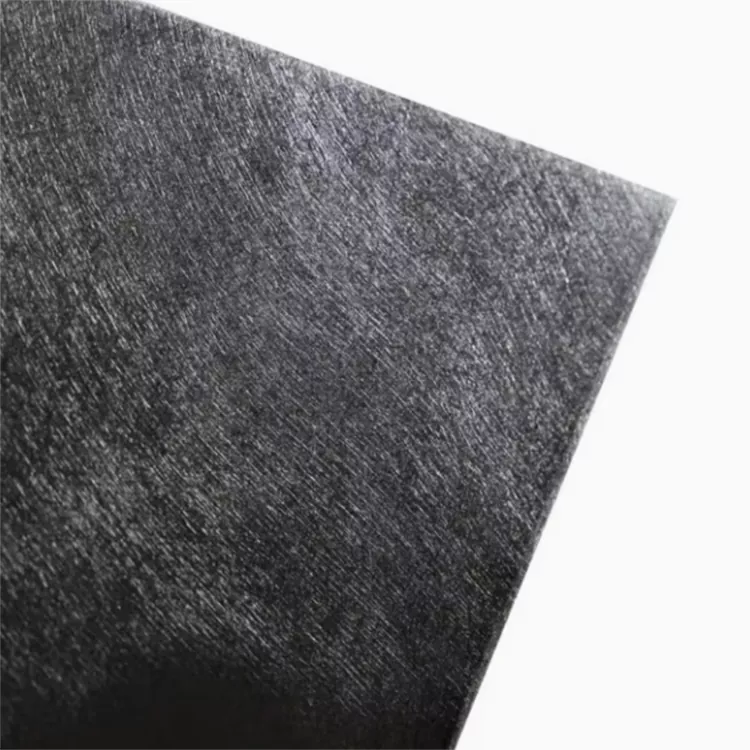

ผ้าสักหลาดคาร์บอนไฟเบอร์ใช้เส้นใยสับกระจายผ่านชั้นที่ไม่ทอ ไม่มีลวดลายเส้นด้ายทอคงที่ 0° หรือ 90° เป็นผลให้ผ้าสักหลาดสามารถกระจายไปทั่วพื้นผิวโค้งโดยไม่ต้องมีโครงสร้างทิศทางเดียวกัน

สิ่งนี้ทำให้ผ้าสักหลาดและผ้าทอเป็นวัสดุเสริมมากกว่าวัสดุที่เทียบเท่ากันโดยตรง หนึ่งมีการวางแนวการเสริมแรงแบบควบคุม ส่วนอีกแบบหนึ่งให้การครอบคลุมพื้นผิวแบบกระจาย

เรซินเปียกออกระหว่างการม้วน

การเปียกของเรซินถือเป็นจุดปฏิบัติประการหนึ่งที่ควรตรวจสอบเมื่อนำสักหลาดเข้าสู่กระบวนการพันขดลวดที่มีอยู่

เรซินจะต้องเจาะโครงสร้างเส้นใยที่สับก่อนจะบ่ม ความหนืดของเรซิน ปริมาณเรซิน วิธีการใช้งาน ความเร็วและอุณหภูมิของขดลวด ล้วนส่งผลต่อความรวดเร็วและสม่ำเสมอของสิ่งนี้

Yuruis เป็นผู้จัดหาวัสดุดังกล่าวให้เป็นผ้าสักหลาดคาร์บอนไฟเบอร์แบบไม่ทอ ประสิทธิภาพระหว่างการพันยังคงเกี่ยวข้องกับเรซินของลูกค้าและสภาวะการประมวลผล

การทดลองผลิตโดยใช้ระบบเรซินจริงจึงมีประโยชน์มากกว่าการตัดสินวัสดุจากข้อกำหนดเฉพาะเพียงอย่างเดียว โดยจะแสดงให้เห็นว่าผ้าสักหลาดป้อนเข้าไปอย่างไร สอดคล้องกับแกนสักหลาด และเปียกในระหว่างกระบวนการจริง

ลักษณะพื้นผิวหลังจากการบ่ม

พื้นผิวของส่วนประกอบที่พันด้วยเส้นใยมักจะสะท้อนถึงรูปแบบการเสริมแรงที่อยู่ด้านล่าง ชั้นสักหลาดที่กระจายสามารถช่วยสร้างพื้นผิวคาร์บอนไฟเบอร์ที่ต่อเนื่องมากขึ้น

ข้อกำหนดพื้นผิวที่มีอยู่คือ:

มันเงา

แมท

มันวาว 50%

ตัวเลือกพื้นผิวเหล่านี้จะอธิบายวัสดุที่ให้มา พวกเขาไม่ได้กำหนดลักษณะสุดท้ายด้วยตนเอง

สูตรเรซิน สภาพของแมนเดรลหรือแม่พิมพ์ อุณหภูมิในการบ่ม และขั้นตอนหลังการประมวลผล ล้วนสามารถเปลี่ยนรูปลักษณ์ของคอมโพสิตที่เสร็จแล้วได้

การกำหนดค่าวัสดุ

การเลือกข้อกำหนดที่เหมาะสม

ผ้าสักหลาดควรเข้าคู่กับกระบวนการม้วนจริง ข้อกำหนดด้านขนาด เรซิน และพื้นผิวของผลิตภัณฑ์เป็นจุดเริ่มต้นที่มีประโยชน์มากกว่าความหนาเพียงอย่างเดียว

เรขาคณิตส่วนประกอบ

เส้นผ่านศูนย์กลาง ความยาว และความโค้งส่งผลต่อวิธีการวางและจับวัสดุบนแมนเดรล ท่อตรงและถังขนาดใหญ่อาจต้องมีการจัดการที่แตกต่างกันระหว่างการผลิต

ระบบเรซิน

ระบุประเภทของเรซินและสภาวะการประมวลผลตามปกติ หากเป็นไปได้ การใช้ความหนืดและเรซินมีผลโดยตรงต่อการเปียกชื้น

ความต้องการพื้นผิว

ระบุว่าข้อกำหนดหลักคือการครอบคลุมของไฟเบอร์ พื้นผิว หรือการเคลือบเฉพาะที่ให้มา ตัวเลือกที่มี ได้แก่ แบบมัน แบบด้าน และแบบมัน 50%

ขนาด

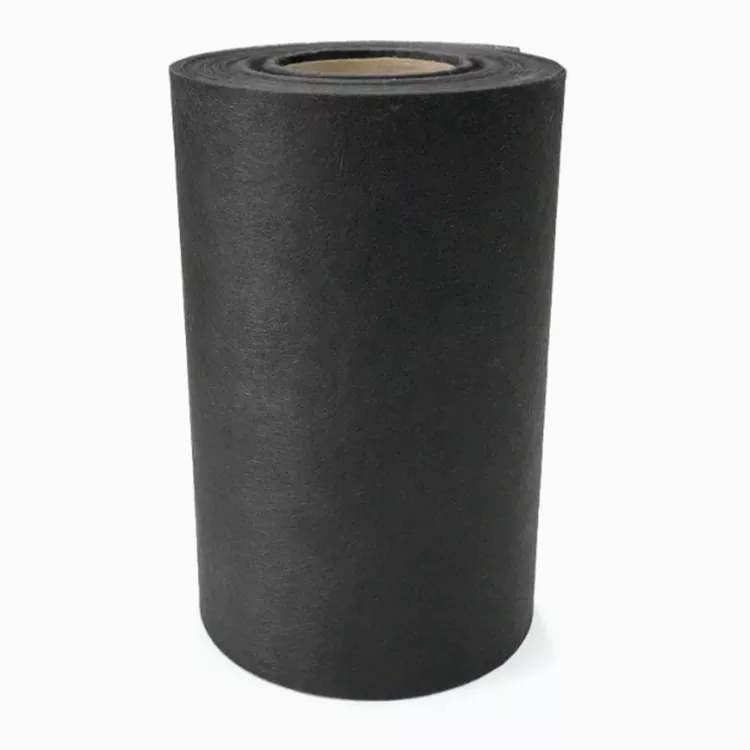

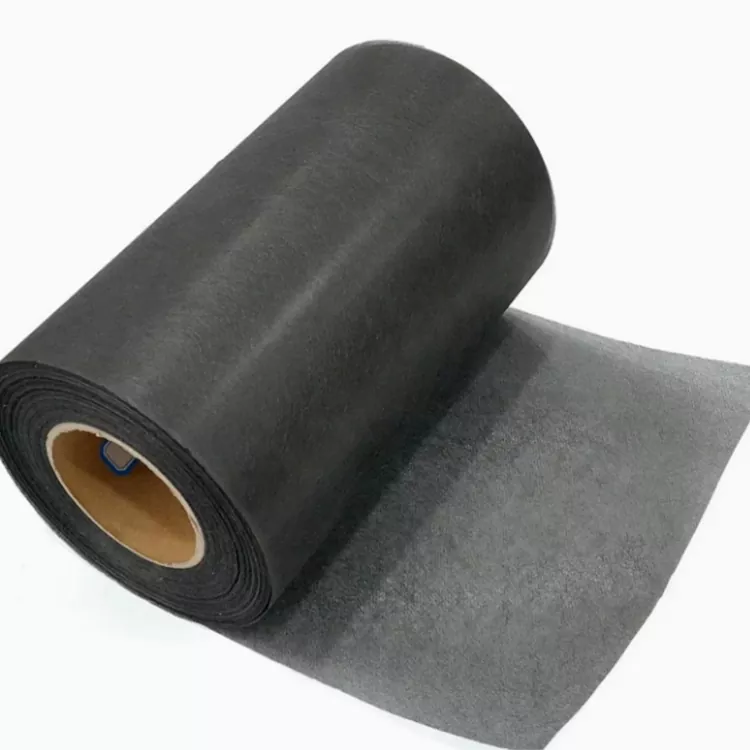

ความกว้างมาตรฐานคือ 1 ม. และ 1.25 ม. ความหนา ความยาว และขนาดสามารถทำได้ตามความต้องการในการผลิต

เงื่อนไขการคดเคี้ยว

ควรคำนึงถึงความเร็วของการหมุน การใช้เรซิน และการป้อนวัสดุ เมื่อใช้สักหลาดบนสายการผลิตอัตโนมัติหรือต่อเนื่อง

การทดลองบน Winding Line

การทดลองการผลิตขนาดเล็กสามารถตอบคำถามที่ข้อกำหนดเฉพาะของวัสดุไม่สามารถทำได้ สามารถตรวจสอบผ้าสักหลาดได้ด้วยเรซินปกติ ความเร็วการม้วน และสภาวะการบ่มของลูกค้า

ประเด็นหลักที่ต้องสังเกตคือ:

· การให้อาหารและการจัดการ

· ความสอดคล้องกับแมนเดรล

· เรซินเปียกออก

· การกระจายไฟเบอร์

· สภาพพื้นผิวหลังการบ่ม

· เข้ากันได้กับลามิเนตที่มีอยู่

ข้อมูลจำเพาะของวัสดุ ภาพวาด หรือตัวอย่างที่มีอยู่สามารถนำมาใช้ได้เมื่อมีการนำผ้าสักหลาดเข้าสู่กระบวนการม้วนที่กำหนดไว้

สำหรับการผลิตคอมโพสิตที่มีเส้นใยพันแผล

สักหลาดพื้นผิวคาร์บอนไฟเบอร์สำหรับการพันเส้นใยมีจำหน่ายสำหรับท่อคอมโพสิต ถังเคมี ถังรับแรงดัน ลูกกลิ้ง ตัวเรือน และส่วนประกอบแผลอื่น ๆ

ความกว้างมาตรฐานคือ 1 ม. และ 1.25 ม. ความหนา ความยาว และขนาด มีให้เลือกตามความต้องการในการผลิต

สำหรับการใช้งานเฉพาะ รูปทรงของส่วนประกอบ ระบบเรซิน ตำแหน่งเคลือบ และพื้นผิวที่ต้องการจะให้ข้อมูลพื้นฐานสำหรับข้อมูลจำเพาะ

คำถามที่พบบ่อย

สักหลาดพื้นผิวคาร์บอนไฟเบอร์สำหรับการม้วนเส้นใยคืออะไร?

เป็นวัสดุคาร์บอนไฟเบอร์สับแบบไม่ทอที่ใช้เป็นพื้นผิวหรือชั้นการทำงานในโครงสร้างคอมโพสิตที่พันด้วยเส้นใย แตกต่างจากการเสริมแรงต่อเนื่องที่ใช้กับชั้นโครงสร้างหลัก

ผ้าสักหลาดสามารถใช้กับผลิตภัณฑ์คอมโพสิตทรงกระบอกได้หรือไม่?

ใช่. โครงสร้างไม่ทอสามารถติดตามพื้นผิวทรงกระบอกและโค้งได้ การจัดการจริงขึ้นอยู่กับข้อมูลจำเพาะสักหลาด เส้นผ่านศูนย์กลางของผลิตภัณฑ์ และกระบวนการม้วน

มันเหมือนกับผ้าคาร์บอนทอหรือเปล่า?

ไม่ ผ้าทอคาร์บอนประกอบด้วยเส้นด้ายต่อเนื่องในทิศทางที่กำหนด สักหลาดมีเส้นใยสับกระจายและใช้สำหรับฟังก์ชันลามิเนตที่แตกต่างกัน

สามารถใช้กับอีพอกซีเรซินหรือไวนิลเอสเทอร์ได้หรือไม่?

สามารถแปรรูปได้ด้วยระบบเรซินที่แตกต่างกัน การเปียกออกขึ้นอยู่กับความหนืดของเรซิน วิธีการใช้งาน อุณหภูมิ ปริมาณเรซิน และสภาวะการแห้งตัว

มีพื้นผิวอะไรบ้าง?

ข้อมูลจำเพาะที่มี ได้แก่ แบบมัน แบบด้าน และแบบมัน 50% การปรากฏครั้งสุดท้ายยังขึ้นอยู่กับเรซิน แมนเดรล หรือพื้นผิวแม่พิมพ์ และกระบวนการบ่มด้วย

สามารถปรับแต่งความกว้างและความหนาได้หรือไม่?

ใช่. ความกว้างมาตรฐานคือ 1 ม. และ 1.25 ม. ความหนา ความยาว และขนาดสามารถปรับแต่งได้ตามการใช้งาน

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์ ได้แก่ ขนาดและรูปร่างของส่วนประกอบ ประเภทของเรซิน ขนาดสักหลาด ข้อกำหนดพื้นผิว และปริมาณโดยประมาณ ข้อมูลจำเพาะหรือตัวอย่างวัสดุที่มีอยู่มีประโยชน์สำหรับการใช้งานที่ไม่ได้มาตรฐาน

สามารถจัดเตรียมตัวอย่างได้หรือไม่?

สามารถพูดคุยเรื่องปริมาณตัวอย่างตามขนาดและการใช้งานที่ต้องการได้ การทดสอบผ้าสักหลาดด้วยเรซินจริงและกระบวนการม้วนเป็นข้อมูลอ้างอิงโดยตรงสำหรับการผลิต
