แผ่นพื้นผิวคาร์บอนไฟเบอร์สำหรับชั้นเสริมแรง

แผ่นพื้นผิวคาร์บอนไฟเบอร์ถูกนำมาใช้ในลามิเนตคอมโพสิตเมื่อจำเป็นต้องมีชั้นของคาร์บอนไฟเบอร์ที่สับกระจายอยู่ใกล้พื้นผิวลามิเนตหรือระหว่างชั้นเสริมแรง แผ่นพื้นผิวคาร์บอนไฟเบอร์สำหรับชั้นเสริมแรงเป็นวัสดุไม่ทอที่ทำจากเส้นใยคาร์บอนสับ โดยปกติจะใช้ควบคู่กับการเสริมแรงโครงสร้างหลัก โดยจะมีการเลือกคุณสมบัติของวัสดุตามโครงสร้างลามิเนต ระบบเรซิน และกระบวนการขึ้นรูป

ตำแหน่งลามิเนต

ลามิเนตคอมโพสิตอาจประกอบด้วยผ้าทอคาร์บอน เส้นใยทิศทางเดียว ใยแก้ว วัสดุหลัก และเรซินที่มีการผสมผสานกันต่างกัน แต่ละชั้นมีตำแหน่งและหน้าที่ที่กำหนดไว้

การก่อสร้างแบบง่ายสามารถจัดเรียงได้ดังนี้:

พื้นผิว / ชั้นเรซิน
↓
แผ่นพื้นผิวคาร์บอนไฟเบอร์
↓
การเสริมแรงด้วยคาร์บอนหรือใยแก้วปฐมภูมิ
↓
แกนหรือชั้นลามิเนตเพิ่มเติม

ลำดับนี้เป็นเพียงตัวอย่างเท่านั้น ตำแหน่งจริงถูกกำหนดโดยการออกแบบชิ้นส่วนและกระบวนการผลิต โดยทั่วไปจะไม่ใช้เสื่อแทนการเสริมแรงรับน้ำหนักหลัก

โครงสร้างวัสดุ

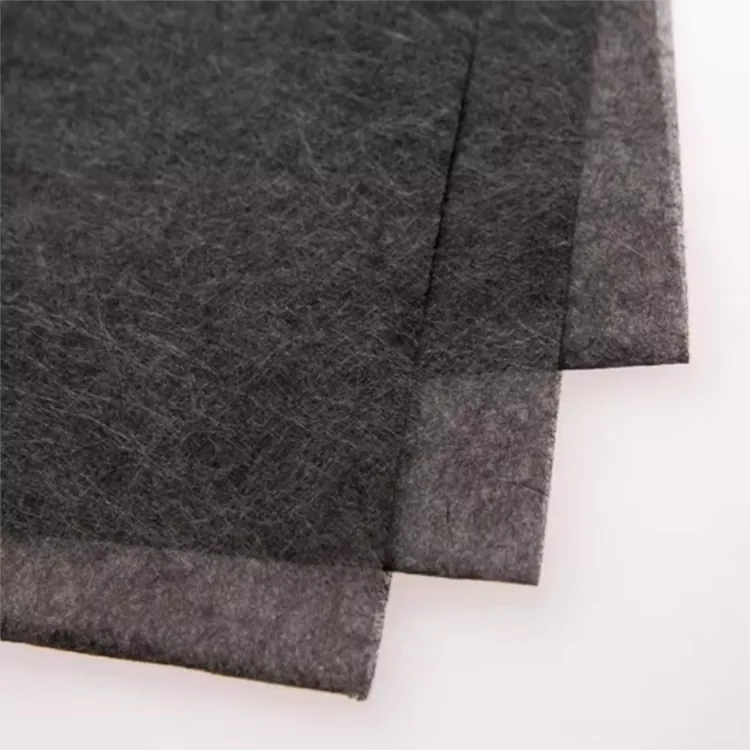

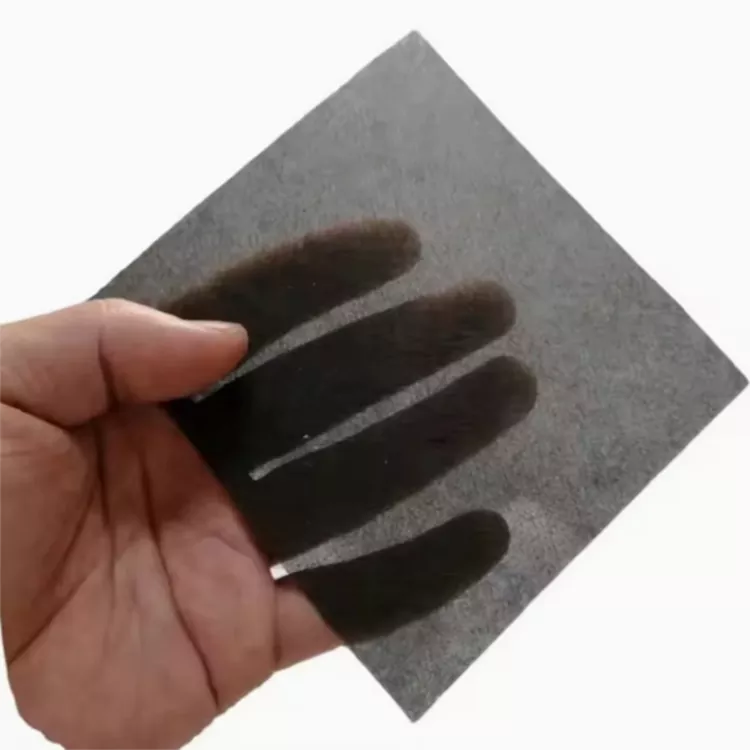

วัสดุประกอบด้วยเส้นใยคาร์บอนสับกระจายเป็นโครงสร้างเสื่อไม่ทอ แตกต่างจากผ้าทอคาร์บอนตรงที่เส้นใยไม่เป็นไปตามการจัดเรียงด้ายยืนและพุ่งคงที่

โครงสร้างนี้ช่วยให้เสื่อคลุมพื้นผิวได้โดยไม่ต้องกำหนดทิศทางของเส้นใยอื่น นอกจากนี้ยังสามารถปรับให้เข้ากับส่วนโค้งของชิ้นส่วนที่ขึ้นรูปได้ ขึ้นอยู่กับน้ำหนักพื้นที่ ความหนา และรูปทรง

วัสดุอาจทำหน้าที่เป็นชั้นพื้นผิว ชั้นเสริมแรงรอง หรือชั้นคาร์บอนไฟเบอร์ภายในลามิเนตที่มีวัสดุหลายชนิด การมีส่วนร่วมของชิ้นส่วนที่เสร็จแล้วนั้นพิจารณาจากปริมาณคาร์บอนไฟเบอร์ที่เพิ่ม ตำแหน่งในลามิเนต และการเสริมแรงโดยรอบ

แผ่นพื้นผิวและการเสริมแรงโครงสร้าง

ไม่ควรเลือกทั้งสองวัสดุบนพื้นฐานเดียวกัน โดยปกติการเสริมแรงโครงสร้างจะกำหนดตามน้ำหนัก ทิศทางของเส้นใย และคุณสมบัติทางกลที่ต้องการ แผ่นพื้นผิวให้ความสำคัญกับการครอบคลุมของเส้นใยแบบกระจาย โครงสร้างแบบลามิเนต และข้อกำหนดพื้นผิวในท้องถิ่นมากกว่า

การเลือกน้ำหนักเสื่อ

น้ำหนักจริงเป็นหนึ่งในตัวแปรหลักเมื่อระบุแผ่นคาร์บอนไฟเบอร์ สามารถใช้วัสดุที่เบากว่าได้เมื่อต้องการชั้นกระจายบางๆ เท่านั้น ในขณะที่สเปคที่หนักกว่าจะเพิ่มคาร์บอนไฟเบอร์ให้กับลามิเนตมากขึ้น

ควรพิจารณาน้ำหนักร่วมกับความหนาและการดูดซับเรซิน ข้อมูลจำเพาะที่จำเป็นยังเปลี่ยนแปลงไปตามตำแหน่งของแผ่นรอง จำนวนชั้นเสริมแรง และความหนาของเป้าหมายของส่วนประกอบที่ทำเสร็จแล้ว

Yuruis ระบุข้อกำหนดน้ำหนักพื้นที่หลายรายการ มากกว่าหนึ่งน้ำหนักคงที่ ลูกค้าสามารถจัดเตรียมข้อกำหนดที่มีอยู่ ภาพวาดลามิเนต หรือตัวอย่างได้ เมื่อต้องการจับคู่น้ำหนักเฉพาะ

ลำดับการเลือกในทางปฏิบัติคือ:

น้ำหนักจริง → ความหนา → ปริมาณเรซิน → ตำแหน่งลามิเนต → ข้อกำหนดชิ้นส่วนสำเร็จรูป

ข้อกำหนดวัสดุ

การใช้งานทั่วไป

วัสดุนี้มีไว้สำหรับส่วนประกอบคอมโพสิตที่มีชั้นคาร์บอนไฟเบอร์แบบกระจาย การก่อสร้างจริงจะแตกต่างกันไปตามรูปทรงของชิ้นส่วน ระบบการเสริมแรง และวิธีการผลิต

ส่วนประกอบยานยนต์

สามารถรวมเข้ากับแผง ฝาครอบ ตัวเรือน และชิ้นส่วนภายในที่เลือกได้ โดยมีชั้นคาร์บอนไฟเบอร์รวมอยู่ในลามิเนต

ชิ้นส่วนคอมโพสิตอุตสาหกรรม

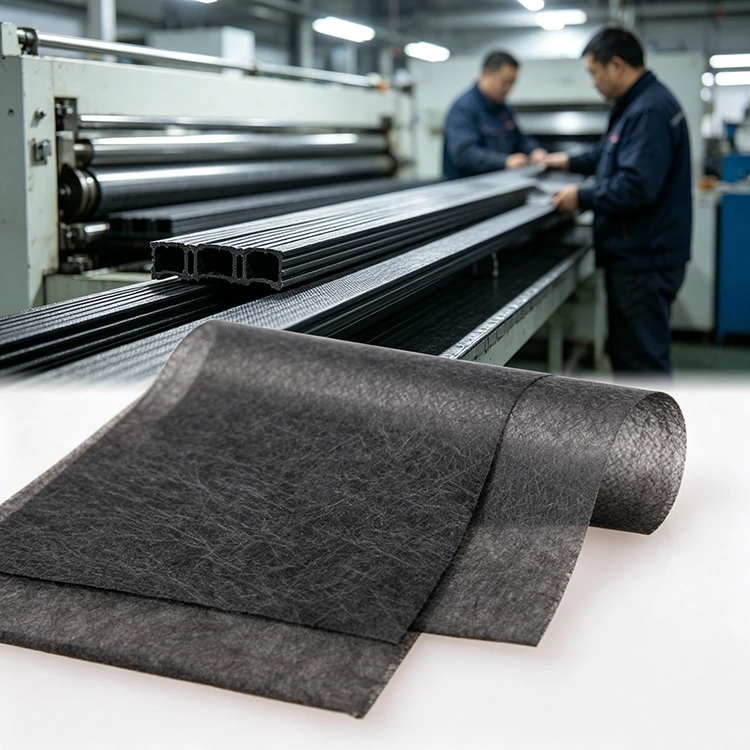

ส่วนประกอบที่ขึ้นรูปด้วยแม่พิมพ์ทางอุตสาหกรรมอาจรวมเสื่อเข้ากับวัสดุทอ วัสดุทิศทางเดียว หรือวัสดุเสริมแรงอื่นๆ เพื่อสร้างลามิเนตหลายชั้น

แผงและเปลือกหอย CFRP

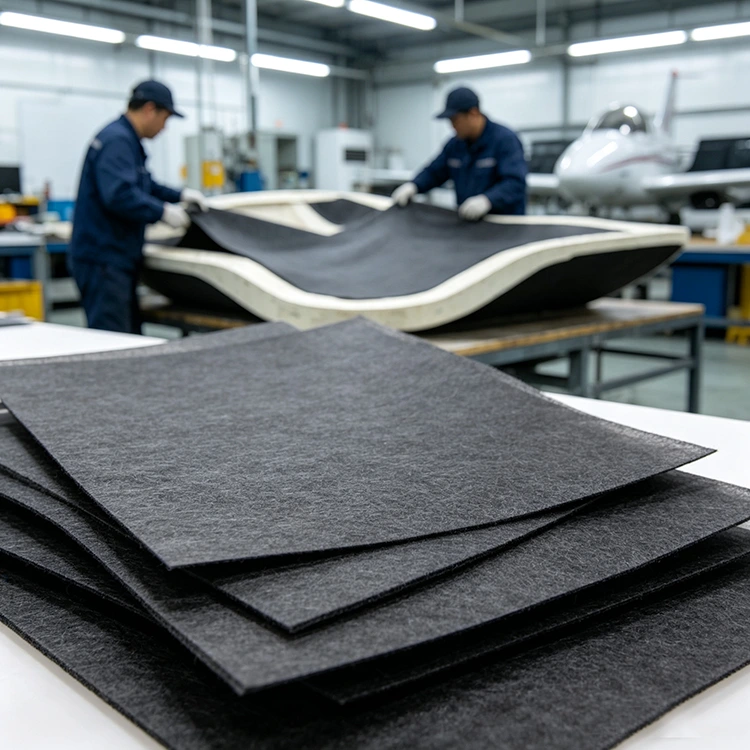

สำหรับแผง ฝาครอบ และโครงสร้างแบบเปลือก การจัดเรียงแบบไม่ทอจะให้การครอบคลุมคาร์บอนไฟเบอร์แบบกระจายโดยไม่ต้องเพิ่มทิศทางของเส้นใยทอแบบตายตัว

ผลิตภัณฑ์ FRP และ CFRP

เสื่อสามารถรวมเข้ากับโครงสร้าง FRP หรือ CFRP แบบเคลือบ โดยที่ข้อกำหนดด้านวัสดุกำหนดให้มีคาร์บอนไฟเบอร์ที่สับเป็นชั้นเสริมแรงชั้นหนึ่ง

อุปกรณ์กีฬา

สินค้ากีฬาคอมโพสิตน้ำหนักเบาบางชนิดสามารถรวมคาร์บอนไฟเบอร์ที่สับไว้ภายในลามิเนตหลายชั้นได้ น้ำหนักวัสดุและการก่อสร้างที่ต้องการขึ้นอยู่กับส่วนประกอบที่ทำเสร็จแล้ว

เรซินและการปั้น

ระบบเรซินและวิธีการขึ้นรูปส่งผลต่อวิธีการรวมเส้นใยที่สับเข้ากับลามิเนต ควรพิจารณาความหนืดของเรซิน เปียกออก สภาวะการแห้งตัว และความหนาขั้นสุดท้ายของลามิเนตเมื่อระบุวัสดุ

เสื่อสามารถประเมินได้ด้วยอีพอกซีและระบบเรซินอื่นๆ ควรตรวจสอบความเข้ากันได้กับสูตรเรซินจริง แทนที่จะพิจารณาจากวัสดุไฟเบอร์เพียงอย่างเดียว

สำหรับการแช่แบบสุญญากาศ วัสดุจะต้องได้รับการพิจารณาร่วมกับการตั้งค่าการแช่ การไหลของเรซิน และลำดับการเคลือบที่สมบูรณ์ การทดลองตัวอย่างสามารถใช้เพื่อตรวจสอบการเปียกชื้น การจัดการ และการรวมตัวก่อนการผลิตปกติ

การจัดหาและการปรับแต่งของ Yuruis

Yuruis จำหน่ายวัสดุคอมโพสิตไฟเบอร์มาตั้งแต่ปี 2017 กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยวัสดุคาร์บอนไฟเบอร์ E-glass roving เสื่อใยแก้ว และผลิตภัณฑ์ FRP

การดำเนินงานในไถโจว มณฑลเจียงซูประกอบด้วยอุปกรณ์การขึ้นรูป การตัด และการทดสอบ โดยมีกำลังการผลิตวัสดุคอมโพสิตที่ระบุไว้ที่ 2 ล้านตารางเมตรต่อปี

สำหรับข้อกำหนดใหม่ ลูกค้าสามารถจัดเตรียมภาพวาด ตัวอย่าง ข้อมูลจำเพาะของวัสดุที่มีอยู่ น้ำหนักเป้าหมาย หรือขนาดที่ต้องการได้ ข้อมูลนี้สามารถใช้เพื่อกำหนดการกำหนดค่าวัสดุและรูปแบบการจัดหา

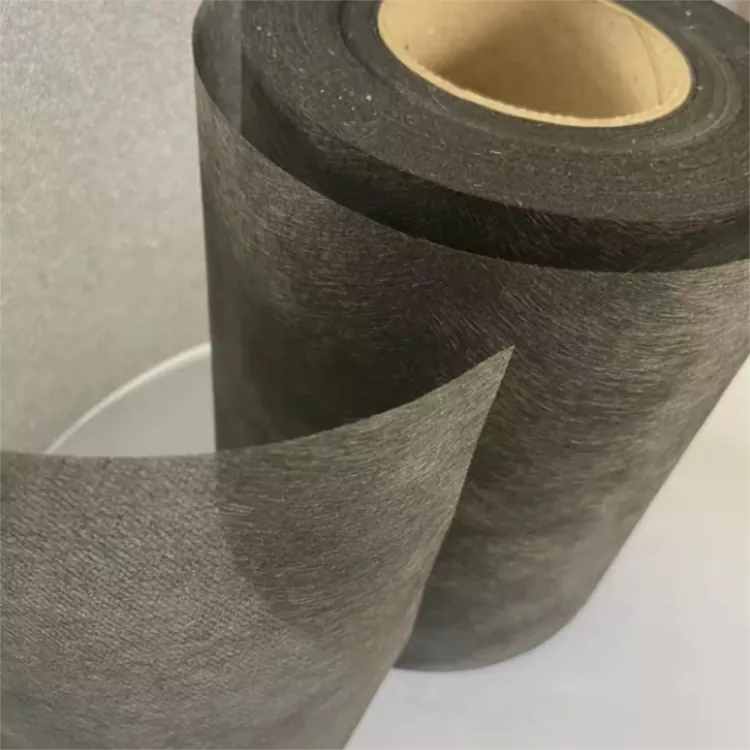

สำหรับแผ่นพื้นผิวคาร์บอนไฟเบอร์สำหรับชั้นเสริมแรง ความกว้างมาตรฐาน ได้แก่ 1 ม. และ 1.25 ม. ความกว้าง ความหนา ความยาว และขนาดสามารถพูดคุยเพื่อการผลิตแบบกำหนดเองได้

คำถามที่พบบ่อย

แผ่นพื้นผิวคาร์บอนไฟเบอร์คืออะไร?

เป็นเสื่อไม่ทอที่ทำจากเส้นใยคาร์บอนสับ ในคอมโพสิตลามิเนต สามารถสร้างชั้นคาร์บอนไฟเบอร์กระจายตัวใกล้กับพื้นผิวหรือระหว่างชั้นเสริมแรงอื่นๆ

ใช้แทนผ้าทอคาร์บอนไฟเบอร์ได้หรือไม่?

ไม่ใช่ วัสดุทั้งสองมีโครงสร้างที่แตกต่างกัน ผ้าทอคาร์บอนให้ทิศทางของเส้นใยที่กำหนด ในขณะที่แผ่นใยสับให้การจัดเรียงที่กระจายตัวมากกว่า และโดยปกติจะใช้เป็นชั้นเพิ่มเติม

มีน้ำหนักอะไรบ้าง?

มีน้ำหนักเชิงพื้นที่หลายรายการ การเลือกขึ้นอยู่กับปริมาณคาร์บอนไฟเบอร์ที่ต้องการ ตำแหน่งลามิเนต ความหนาของชิ้นงาน และข้อกำหนดของชิ้นส่วนสำเร็จรูป

สามารถปรับแต่งความกว้างและความหนาได้หรือไม่?

ใช่. ความกว้างมาตรฐานคือ 1 ม. และ 1.25 ม. สามารถกำหนดความกว้าง ความหนา ความยาว และขนาดได้ตามความต้องการในการผลิต

ใช้กับอีพอกซีเรซินได้ไหม?

ใช่ สามารถประเมินได้ด้วยอีพอกซีและระบบเรซินอื่นๆ ความเข้ากันได้ของเรซินและการเปียกชื้นควรได้รับการยืนยันผ่านการทดสอบด้วยสูตรผสมจริง

เหมาะสำหรับการแช่แบบสุญญากาศหรือไม่?

สามารถประเมินการแช่แบบสุญญากาศได้ ผลลัพธ์ที่ได้ขึ้นอยู่กับความหนืดของเรซิน การตั้งค่าการแช่ ลำดับชั้นของลามิเนต และความหนาสำเร็จรูปที่ต้องการ

สามารถติดตามพื้นผิวโค้งได้หรือไม่?

โครงสร้างเส้นใยสับแบบไม่ทอสามารถปรับให้เข้ากับพื้นผิวที่ขึ้นรูปโค้งได้ การจัดการจริงขึ้นอยู่กับน้ำหนักของวัสดุ ความหนา และรูปทรงของชิ้นส่วน

ฉันสามารถขอตัวอย่างก่อนการผลิตจำนวนมากได้หรือไม่?

ใช่. ข้อกำหนดตัวอย่างสามารถพูดคุยได้โดยขึ้นอยู่กับการใช้งาน ขนาด ข้อมูลจำเพาะของวัสดุ และวิธีการแปรรูปที่ต้องการ
