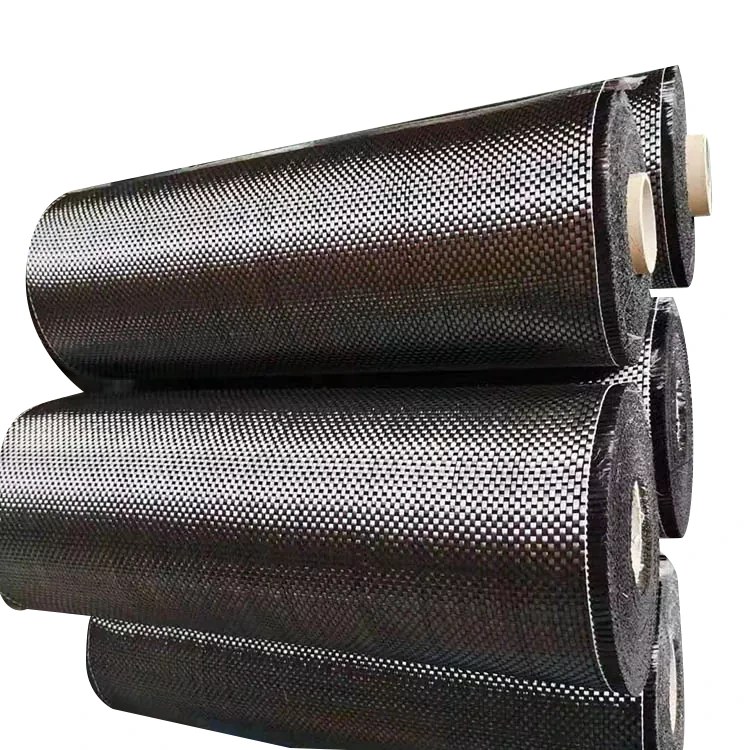

ผ้าคาร์บอนไฟเบอร์สานธรรมดา

ผ้าคาร์บอนไฟเบอร์สานธรรมดาใช้การพันเส้นด้ายยืนและเส้นด้ายพุ่งเข้าด้วยกันแบบธรรมดาเพื่อสร้างโครงสร้างการทอแบบปกติ จุดตัดกันซ้ำๆ ทำให้ผ้ามีพื้นผิวที่มั่นคง ซึ่งง่ายต่อการระบุ ตัด และจัดตำแหน่งในระหว่างการวางคอมโพสิต ทิศทางด้ายยืนและพุ่งยังมองเห็นได้ชัดเจน ซึ่งช่วยให้ทีมผู้ผลิตรักษาทิศทางที่ต้องการเมื่อเตรียมชั้นหลายชั้น

สำหรับการผลิตคอมโพสิต โครงสร้างปกตินี้มีประโยชน์เมื่อต้องมีการจัดการวัสดุจากส่วนหนึ่งไปยังอีกส่วนหนึ่งอย่างสม่ำเสมอ ยังคงต้องระบุน้ำหนักผ้า เกรดคาร์บอนไฟเบอร์ จำนวนเส้นด้าย ความกว้าง และความเข้ากันได้ของเรซิน เนื่องจากรูปแบบการทอเพียงอย่างเดียวไม่ได้กำหนดคุณสมบัติทางกลของลามิเนตที่เสร็จแล้ว

Plain Weave ส่งผลต่อการจัดการผ้าอย่างไร

ในการทอธรรมดา เส้นด้ายยืนแต่ละเส้นจะเลื่อนผ่านเส้นด้ายพุ่งต่อเนื่องกัน สิ่งนี้จะสร้างโครงสร้างผ้าที่ค่อนข้างมั่นคงโดยมีลักษณะคล้ายตารางปกติ

ในระหว่างการตัดและเลย์อัพ ทิศทางด้ายยืนและพุ่งที่ชัดเจนช่วยให้ตรวจสอบได้ง่ายขึ้นว่ามีการวางชั้นตามแบบลามิเนตหรือไม่ สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อตัดหลายชั้นจากม้วนเดียวกัน และแต่ละชั้นจำเป็นต้องรักษาทิศทางที่สอดคล้องกัน

การก่อสร้างแบบเดียวกันก็มีข้อจำกัดเช่นกัน เนื่องจากเส้นด้ายพันกันบ่อยครั้ง ผ้าจึงไม่มีลักษณะเหมือนการเสริมแรงแบบหลวมหรือแบบเดรปได้สูง ในรัศมีที่แคบ รูปทรงที่ลึก หรือแม่พิมพ์สามมิติที่ซับซ้อน ควรประเมินวัสดุจริงโดยเทียบกับรูปทรงของส่วนประกอบก่อนการผลิต

ด้วยเหตุนี้ การเลือกผ้าจึงควรพิจารณาทั้งข้อกำหนดในการเสริมแรงและวิธีการตัด วางตำแหน่ง และขึ้นรูปวัสดุระหว่างการผลิต

โครงสร้างสานและการออกแบบลามิเนต

ผ้าทอคาร์บอนไฟเบอร์ช่วยเสริมแรงทั้งทิศทางยืนและพุ่ง สิ่งนี้แตกต่างจากการเสริมแรงแบบทิศทางเดียว โดยที่เส้นใยต่อเนื่องส่วนใหญ่กระจุกตัวอยู่ในทิศทางหลักเดียว

สำหรับคอมโพสิตลามิเนต ผ้าทอจึงสามารถจัดให้มีการเสริมแรงที่สมดุลภายในชั้นแต่ละชั้น อย่างไรก็ตาม การวางแนวเส้นใยขั้นสุดท้ายของส่วนประกอบยังคงถูกกำหนดโดยกำหนดการลามิเนตที่สมบูรณ์ รวมถึงทิศทางของชั้น จำนวนชั้น น้ำหนักผ้า และรูปทรงของชิ้นส่วน

ลายทอไม่ควรถือเป็นการบ่งชี้ถึงความแข็งแกร่งโดยตรง ผ้าสองชนิดที่มีการทอแบบเดียวกันสามารถสร้างคุณสมบัติคอมโพสิตที่แตกต่างกันได้เมื่อเกรดของคาร์บอนไฟเบอร์ น้ำหนักพื้นที่ ระบบเรซิน หรือเศษส่วนปริมาตรของเส้นใยต่างกัน

การเลือกผ้าสำหรับรูปทรงต่างๆ

ความเหมาะสมของการเสริมแรงแบบทอขึ้นอยู่กับรูปร่างของส่วนประกอบที่ทำเสร็จแล้วบางส่วน แผงแบนและส่วนประกอบที่มีเส้นโค้งอ่อนโยนมักจะปกปิดได้ง่ายกว่า เนื่องจากผ้าไม่จำเป็นต้องรองรับการเปลี่ยนแปลงทิศทางพื้นผิวมาก

แม่พิมพ์ที่ซับซ้อนมากขึ้นต้องให้ความสำคัญกับผ้าม่านมากขึ้น เมื่อผ้าถูกบังคับในรัศมีที่แคบ ด้ายยืนและพุ่งสามารถเคลื่อนตัวสัมพันธ์กัน ทำให้เกิดการบิดเบี้ยวหรือรอยยับเฉพาะที่ ผลกระทบเหล่านี้อาจส่งผลต่อทั้งลักษณะพื้นผิวและความสม่ำเสมอของลามิเนต

สำหรับส่วนประกอบใหม่ การทดลองขึ้นรูปขนาดเล็กสามารถช่วยตัดสินได้ว่าน้ำหนักผ้าและโครงสร้างที่เลือกสามารถเป็นไปตามแม่พิมพ์โดยไม่บิดเบือนมากเกินไปหรือไม่ รูปแบบการตัด การวางแนวชั้น และลำดับการวางควรได้รับการพิจารณาร่วมกัน แทนที่จะประเมินผ้าแยกจากกระบวนการผลิต

ชิ้นส่วนที่แบนและโค้งมน

โครงสร้างแบบทอปกติมักจะวางได้ง่ายกว่าบนแผงเรียบ ฝาครอบ แผ่น และส่วนประกอบที่มีความโค้งปานกลาง รูปแบบตารางที่มองเห็นยังช่วยให้ตรวจสอบการวางแนวของชั้นที่อยู่ติดกันระหว่างการวางได้ค่อนข้างตรงไปตรงมา

รูปร่างที่ซับซ้อน

สำหรับรูปทรงที่ลึกกว่าหรือรัศมีที่แคบกว่า พฤติกรรมการเดรปและแรงเฉือนจะมีความสำคัญมากขึ้น ควรทดสอบผ้าบนแม่พิมพ์จริงหรือแม่พิมพ์ตัวอย่าง โดยเฉพาะอย่างยิ่งเมื่อพื้นผิวที่เสร็จแล้วยังคงมองเห็นได้

สิ่งที่ยูรุสสามารถจัดหาได้

ข้อมูลจำเพาะของผ้าสามารถกำหนดได้ตามความต้องการของกระบวนการผลิตคอมโพสิต รายการทั่วไปที่ต้องยืนยัน ได้แก่:

· โครงสร้างแบบสานธรรมดา

· เกรดคาร์บอนไฟเบอร์

· น้ำหนักจริง / GSM

· ความกว้างของผ้า

· ความยาวม้วน

· ความหนา

· ข้อกำหนดด้านพื้นผิว

· ความเข้ากันได้ของเรซิน

· กระบวนการขึ้นรูปตามที่ต้องการ

เมื่อมีการเปลี่ยนวัสดุหรือจับคู่กับข้อกำหนดการผลิตที่มีอยู่ การให้เอกสารข้อมูลผ้าปัจจุบัน ตัวอย่าง หรือ GSM ที่ทราบสามารถช่วยกำหนดโครงสร้างที่ต้องการได้แม่นยำยิ่งขึ้น

ข้อกำหนดผ้าทอธรรมดาทั่วไป

ตั้งแต่การตัดจนถึงการเคลือบ

ก่อนที่จะใส่เรซิน โดยปกติผ้าจะต้องผ่านขั้นตอนการเตรียมการหลายขั้นตอน ขนาดที่ต้องการจะถูกทำเครื่องหมายและตัด จากนั้นแต่ละชั้นจะถูกจัดตำแหน่งตามการออกแบบลามิเนต

สำหรับส่วนประกอบหลายชั้น ทีมผู้ผลิตอาจจำเป็นต้องเปลี่ยนการวางแนวของชั้นที่ต่อเนื่องกันเพื่อให้ได้การจัดเตรียมการเสริมแรงที่ต้องการ เนื่องจากทิศทางด้ายยืนและพุ่งนั้นแยกแยะได้ง่ายในผ้าทอธรรมดา สามารถตรวจสอบการวางแนวระหว่างการเลย์อัพได้โดยไม่ต้องอาศัยเพียงรอยตัดเท่านั้น

ในระหว่างการจัดการ ควรหลีกเลี่ยงการยืดออกโดยไม่จำเป็น ความตึงที่มากเกินไปหรือการเคลื่อนไหวซ้ำๆ อาจทำให้การจัดเรียงเส้นด้ายในท้องถิ่นเปลี่ยนแปลงไป ซึ่งอาจมองเห็นได้หลังจากการขึ้นรูป ปริมาณการจัดการที่ต้องการยังขึ้นอยู่กับน้ำหนักผ้า ความแน่นของลายทอ และรูปทรงของส่วนประกอบด้วย

การใช้งานในการผลิตคอมโพสิต

ผ้าคาร์บอนไฟเบอร์สานธรรมดาสามารถนำมาใช้ในส่วนประกอบคอมโพสิตขึ้นรูปที่มีการเสริมแรงแบบทอปกติเข้ากันได้กับการออกแบบชิ้นส่วนและกระบวนการผลิต

ในการใช้งานด้านยานยนต์ อาจใช้สำหรับตกแต่งภายใน แผง ฝาครอบ และชิ้นส่วนคอมโพสิตที่มีโครงสร้างหรือกึ่งโครงสร้างที่เลือก โครงสร้างผ้าที่ต้องการขึ้นอยู่กับรูปทรงของส่วนประกอบและข้อกำหนดเฉพาะของลามิเนต

สำหรับจักรยานและอุปกรณ์กีฬา การทอเสริมเส้นใยคาร์บอนสามารถรวมเข้ากับลามิเนตขึ้นรูปได้ โดยการออกแบบส่วนประกอบจะกำหนดทิศทางและความหนาของเส้นใยที่ต้องการ

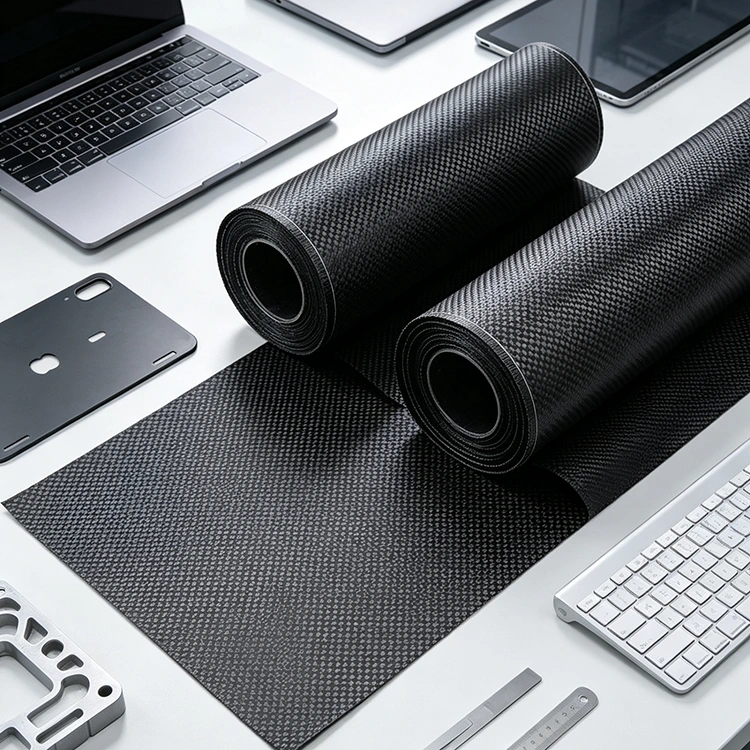

ในอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์อุตสาหกรรม อาจใช้ผ้าคาร์บอนไฟเบอร์ในตัวเครื่อง แผง และโครงสร้างคอมโพสิตอื่นๆ เนื่องจากคาร์บอนไฟเบอร์เป็นสื่อกระแสไฟฟ้า จึงควรพิจารณาข้อกำหนดด้านฉนวนไฟฟ้า สายดิน และแม่เหล็กไฟฟ้า เมื่อใช้วัสดุใกล้กับชุดประกอบอิเล็กทรอนิกส์

ดังนั้นคุณสมบัติผ้าที่เหมาะสมจึงควรพิจารณาจากส่วนประกอบที่ทำเสร็จแล้ว แทนที่จะพิจารณาจากรูปแบบลายทอเพียงอย่างเดียว

ลักษณะพื้นผิวและการประมวลผล

เมื่อเส้นใยคาร์บอนทอยังคงมองเห็นได้หลังจากการขึ้นรูป ลักษณะสุดท้ายจะขึ้นอยู่กับลวดลายของผ้าแห้งมากกว่า การกระจายเรซิน การจัดแนวเส้นใย การรวมตัว สภาพพื้นผิวของแม่พิมพ์ และการตกแต่งขั้นสุดท้าย ล้วนส่งผลต่อรูปลักษณ์ของชิ้นส่วนที่บ่มแล้ว

สำหรับพื้นผิวที่มองเห็นได้ ควรวางผ้าอย่างสม่ำเสมอและป้องกันไม่ให้มีการเคลื่อนตัวที่ไม่จำเป็นในระหว่างการวางผ้า ชิ้นส่วนที่อยู่ติดกันอาจจำเป็นต้องจัดเรียงเพื่อให้รูปแบบการทอไม่เปลี่ยนแปลงอย่างเห็นได้ชัดจากส่วนหนึ่งของส่วนประกอบไปยังอีกส่วนหนึ่ง

หากส่วนประกอบได้รับการเคลือบใสหรือการปรับสภาพพื้นผิวอื่นๆ ระบบการเคลือบควรเข้ากันได้กับคอมโพสิตที่บ่มแล้วและสภาพแวดล้อมการบริการที่ต้องการ รูปลักษณ์ของผ้าแห้งที่สม่ำเสมอไม่ได้รับประกันรูปลักษณ์ที่เหมือนกันหลังจากการขึ้นรูปด้วยตัวมันเอง

คำถามที่พบบ่อย

ผ้าคาร์บอนไฟเบอร์สานธรรมดาคืออะไร?

เป็นการเสริมเส้นใยคาร์บอนแบบถักซึ่งเส้นด้ายยืนและพุ่งผ่านซ้ำกันและอยู่ใต้กันและกัน ซึ่งสร้างโครงสร้างผ้าสม่ำเสมอพร้อมทิศทางของเส้นใยที่ระบุได้ชัดเจน

คาร์บอนไฟเบอร์แบบสานธรรมดามีลักษณะอย่างไร?

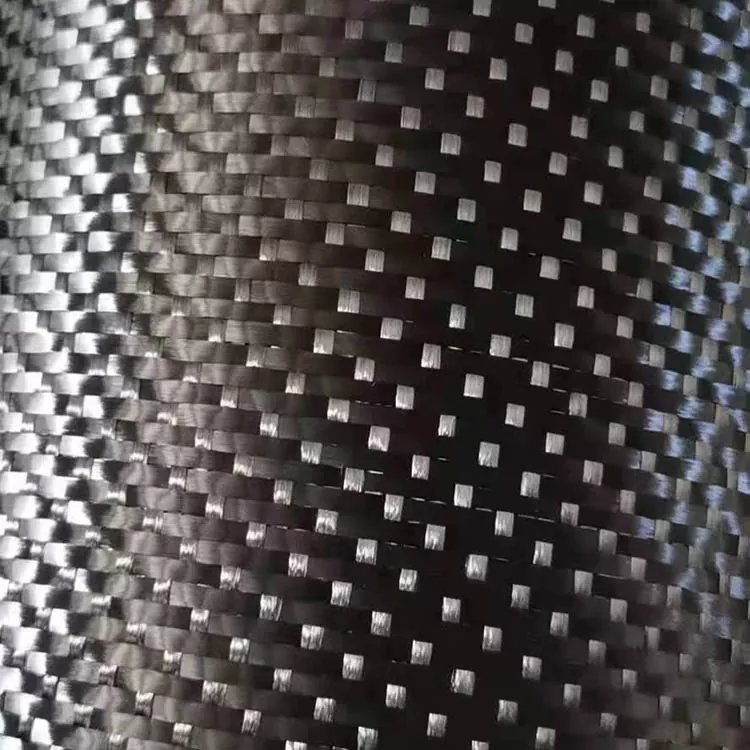

ด้ายยืนและพุ่งทำให้เกิดรูปแบบด้านบน-ล่างซ้ำๆ ซึ่งทำให้มีลักษณะเหมือนตารางปกติ มันแตกต่างจากผ้าลายทแยงซึ่งมีรูปแบบแนวทแยงที่มีลักษณะเฉพาะ

ลายทอเหมาะสำหรับชิ้นส่วนคาร์บอนไฟเบอร์ที่มองเห็นได้หรือไม่?

ใช่. ลายทอปกติอาจเป็นส่วนหนึ่งของพื้นผิวที่มองเห็นได้ของส่วนประกอบคอมโพสิต ลักษณะสุดท้ายยังขึ้นอยู่กับการกระจายตัวของเรซิน การรวมตัว สภาพของแม่พิมพ์ และการตกแต่งพื้นผิว

ลายทอธรรมดาสามารถใช้กับแม่พิมพ์โค้งได้หรือไม่?

ได้ แต่ความเหมาะสมขึ้นอยู่กับความโค้ง รัศมี และรูปทรงสามมิติของแม่พิมพ์ สำหรับรูปทรงที่ซับซ้อน การทดลองขึ้นรูปสามารถช่วยระบุรอยยับที่อาจเกิดขึ้น เส้นด้ายบิดเบี้ยว หรือความยากลำบากในระหว่างการวางตัว

ลายสานเป็นตัวกำหนดความแข็งแรงของวัสดุคอมโพสิตหรือไม่?

ไม่ คุณสมบัติคอมโพสิตสำเร็จรูปขึ้นอยู่กับเกรดคาร์บอนไฟเบอร์ น้ำหนักผ้า ระบบเรซิน สัดส่วนปริมาตรเส้นใย การวางแนวของชั้น ความหนาของลามิเนต และสภาวะการบ่มหรือการขึ้นรูป ลายทอเป็นเพียงส่วนหนึ่งของข้อกำหนดวัสดุเท่านั้น

สามารถปรับแต่งน้ำหนักและความกว้างของผ้าได้หรือไม่?

ใช่. สามารถกำหนดน้ำหนัก ความกว้าง ความยาวม้วน และข้อกำหนดอื่นๆ ได้ตามความต้องการในการผลิต ควรระบุเกรดคาร์บอนไฟเบอร์ที่ต้องการและกระบวนการขึ้นรูปที่ต้องการเมื่อขอใบเสนอราคา

ข้อมูลใดที่ควรระบุสำหรับใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์ ได้แก่ GSM ที่จำเป็น เกรดคาร์บอนไฟเบอร์ โครงสร้างลายทอ ความกว้าง ความยาวม้วน ปริมาณ การใช้งาน และกระบวนการขึ้นรูป ข้อมูลจำเพาะหรือตัวอย่างผ้าที่มีอยู่สามารถช่วยได้เมื่อวัสดุจำเป็นต้องตรงกับกระบวนการผลิตที่กำหนดไว้

สามารถประเมินตัวอย่างก่อนการผลิตจำนวนมากได้หรือไม่

การประเมินตัวอย่างสามารถจัดเตรียมได้เมื่อจำเป็นต้องตรวจสอบผ้าสำหรับผ้าม่าน ความเข้ากันได้ของเรซิน ลักษณะพื้นผิว หรือพฤติกรรมการประมวลผลด้วยกระบวนการผลิตคอมโพสิตที่เฉพาะเจาะจง

ผ้าทอธรรมดามีความแข็งแรงมากกว่าผ้าทอลายทแยงหรือไม่?

ลายทอทั้งสองไม่ควรถูกพิจารณาว่ามีความแข็งแกร่งโดยธรรมชาติโดยขึ้นอยู่กับรูปแบบลายทอเพียงอย่างเดียว สมบัติทางกลของลามิเนตสำเร็จรูปจะขึ้นอยู่กับประเภทของไฟเบอร์ น้ำหนักผ้า ระบบเรซิน การวางแนวของไฟเบอร์ โครงสร้างลามิเนต และสภาวะการประมวลผล
