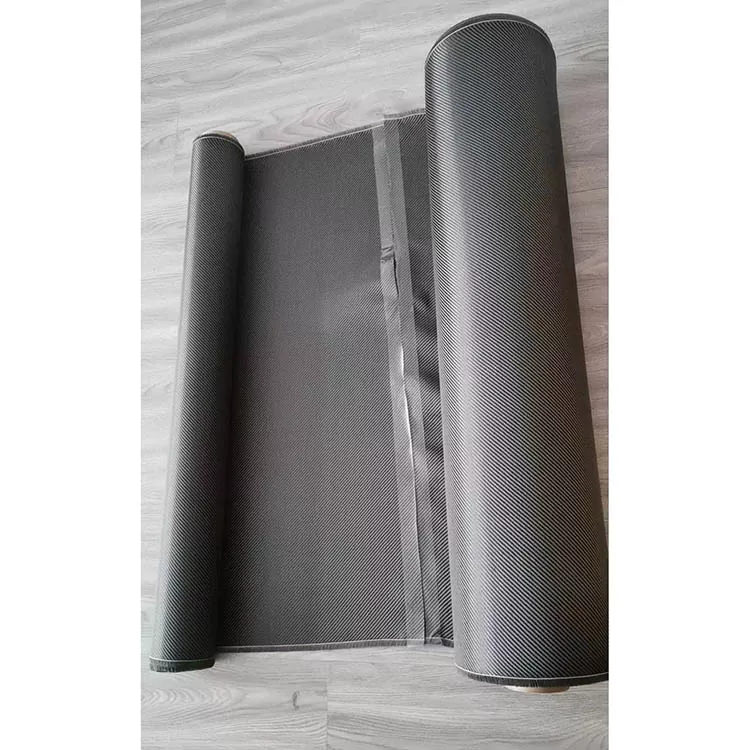

ผ้าคาร์บอนไฟเบอร์ทอลายทแยง

ผ้าคาร์บอนไฟเบอร์ทอลายทแยงเป็นการเสริมแรงแบบทอโดยเส้นด้ายยืนและเส้นด้ายพุ่งประสานกันเพื่อสร้างลวดลายพื้นผิวในแนวทแยง เมื่อเปรียบเทียบกับการทอธรรมดา โครงสร้างแบบอินเทอร์เลซช่วยให้เส้นด้ายเคลื่อนไหวได้มากขึ้น ซึ่งช่วยให้ผ้าเคลื่อนตัวตามเส้นโค้งปานกลางระหว่างการทอ รูปแบบแนวทแยงเดียวกันนี้มักจะคงอยู่บนชิ้นส่วนที่ขึ้นรูปโดยที่ยังคงมองเห็นพื้นผิวคาร์บอนไฟเบอร์ได้

ลายทอเป็นเพียงส่วนหนึ่งของข้อกำหนดวัสดุเท่านั้น เกรดคาร์บอนไฟเบอร์ น้ำหนักพื้นที่ ระบบเรซิน และโครงสร้างลามิเนตเป็นตัวกำหนดว่าเนื้อผ้ามีส่วนช่วยในการสร้างคอมโพสิตสำเร็จรูปได้อย่างไร ในขณะที่รูปทรงของแม่พิมพ์และกระบวนการขึ้นรูปจะส่งผลต่อวิธีการจัดการระหว่างการผลิต

โครงสร้างสิ่งทอลายทแยงเปลี่ยนแปลงไปอย่างไร

ในโครงสร้างผ้าทวิลล์ จุดประสานจะเคลื่อนที่อย่างต่อเนื่องทั่วเนื้อผ้า แทนที่จะก่อตัวเป็นลายทอธรรมดาด้านเดียวและด้านใต้ซ้ำๆ สิ่งนี้ทำให้เส้นด้ายมีอิสระในการขยับเส้นด้ายมากขึ้นโดยสัมพันธ์กันเมื่อวางผ้าไว้บนพื้นผิวโค้ง

ความแตกต่างจะสังเกตเห็นได้ชัดเจนยิ่งขึ้นในชิ้นส่วนที่มีการเปลี่ยนแปลงรูปทรง ผ้าที่สามารถรองรับการเคลื่อนไหวในระนาบได้อาจจัดวางบนส่วนโค้งปานกลางได้ง่ายกว่าโครงสร้างที่พันกันแน่นกว่า อย่างไรก็ตาม นี่ไม่ได้หมายความว่าผ้าลายทแยงทุกผืนจะเดรปในลักษณะเดียวกัน ขนาดเส้นด้าย น้ำหนักผ้า ความแน่นของลายทอ และรูปทรงของพื้นผิว ล้วนส่งผลต่อผลลัพธ์

สำหรับรูปทรงที่มีรัศมีแคบหรือรูปทรงสามมิติที่มีความลึก การทดลองขึ้นรูปจะมีประโยชน์ เนื่องจากรอยย่นเฉพาะจุดหรือการบิดเบี้ยวของเส้นด้ายสามารถประเมินได้อย่างแม่นยำโดยเทียบกับรูปทรงเรขาคณิตจริงเท่านั้น

เส้นทแยงมุมสำหรับพื้นผิวที่มองเห็นได้

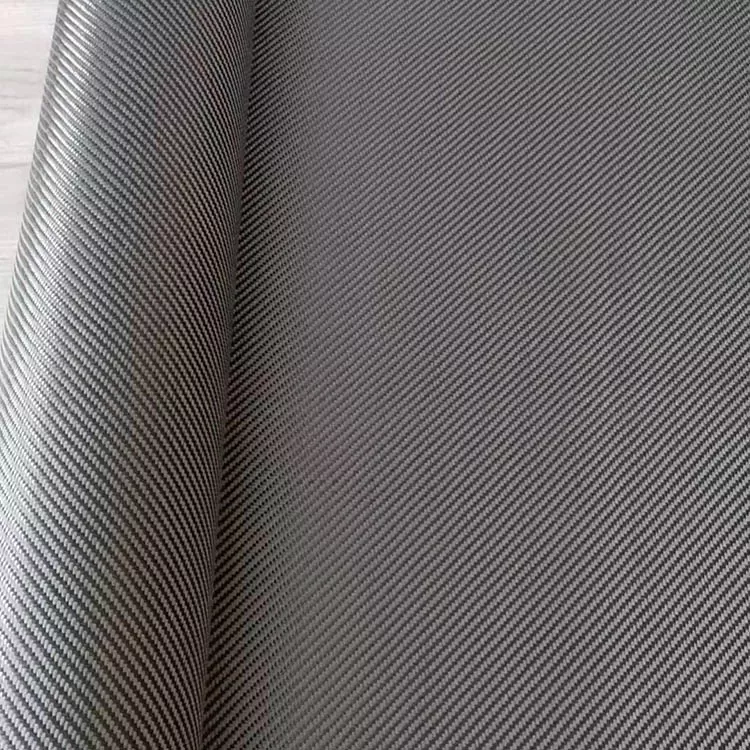

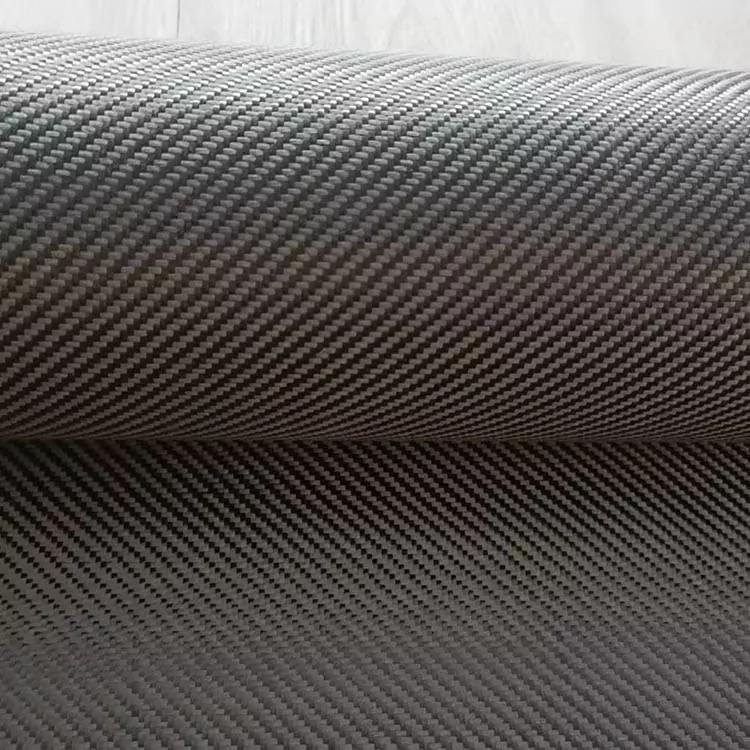

รูปแบบแนวทแยงเป็นหนึ่งในคุณสมบัติที่เป็นที่รู้จักมากที่สุดของผ้าคาร์บอนไฟเบอร์ลายทแยง เมื่อเคลือบลามิเนตแบบแห้งแล้วด้วยการเคลือบใส ลายทอจะยังคงมองเห็นได้ทั่วทั้งพื้นผิวของส่วนประกอบ

จำเป็นต้องควบคุมทิศทางของลวดลายในระหว่างการตัดและเลย์อัพ หากส่วนของผ้าสองส่วนบรรจบกันโดยมีการวางแนวที่แตกต่างกัน เส้นทแยงมุมจะไม่เท่ากันตลอดรอยต่อ บนแผงที่มองเห็นได้ จำเป็นต้องพิจารณาเค้าโครงการตัดและการวางชั้นก่อนการขึ้นรูป

ลักษณะสุดท้ายยังได้รับผลกระทบจากการกระจายตัวของเรซิน การรวมตัว และการตกแต่งพื้นผิว รูปแบบที่เห็นในผ้าแห้งอาจมีความคมชัดเปลี่ยนแปลงไปหลังจากที่ลามิเนตขึ้นรูปและเคลือบแล้ว

การใช้สิ่งทอลายทแยงกับชิ้นส่วนโค้ง

ผ้าลายทแยงมักใช้กับส่วนประกอบที่ไม่เรียบสนิท รวมถึงชิ้นส่วนตกแต่ง ตัวเรือน ชิ้นส่วนจักรยาน ส่วนประกอบของรถจักรยานยนต์ และอุปกรณ์กีฬา

ผ้าสามารถตัดเป็นชิ้นใหญ่ได้เมื่อพื้นผิวค่อนข้างเปิด หรือแบ่งออกเป็นส่วนเล็กๆ ซึ่งรูปทรงจะเปลี่ยนไปอย่างรวดเร็วยิ่งขึ้น ชิ้นส่วนที่ใหญ่ขึ้นจะช่วยลดจำนวนข้อต่อ แต่อาจต้องมีการปรับเปลี่ยนเพิ่มเติมระหว่างการวาง ชิ้นส่วนขนาดเล็กสามารถตามรูปทรงในท้องถิ่นได้ง่ายขึ้น แต่ข้อต่อต้องอยู่ในตำแหน่งอย่างระมัดระวัง

สำหรับพื้นผิวคาร์บอนที่มองเห็นได้ รูปแบบการตัดควรคำนึงถึงทิศทางของการทอในแนวทแยงด้วย การรักษาการวางแนวเดียวกันระหว่างชิ้นส่วนที่อยู่ติดกันอาจมีความสำคัญเมื่อจำเป็นต้องมีรูปแบบการมองเห็นที่ต่อเนื่อง

ข้อมูลจำเพาะ

ข้อกำหนดวัสดุสำหรับการผลิต

โดยทั่วไปน้ำหนักผ้าที่ต้องการจะพิจารณาร่วมกับความหนาของลามิเนตเป้าหมายและวิธีการขึ้นรูป น้ำหนักพื้นที่ที่ลดลงช่วยให้ใช้แต่ละชั้นได้มากขึ้น ในขณะที่ผ้าที่หนักกว่าสามารถลดจำนวนชั้นที่จำเป็นสำหรับความหนาของลามิเนตที่กำหนดได้

ควรระบุเกรดคาร์บอนไฟเบอร์แยกต่างหากจากการทอ โครงสร้างสิ่งทอลายทแยงแบบเดียวกันสามารถผลิตได้โดยใช้เกรดไฟเบอร์ที่แตกต่างกัน และคุณสมบัติของคอมโพสิตที่ได้จะไม่เหมือนกัน

ความเข้ากันได้ของเรซินถือเป็นข้อพิจารณาในการผลิตอีกประการหนึ่ง การวางแบบเปียก การแช่แบบสุญญากาศ การอัดขึ้นรูป และการประมวลผลพรีเพก มีข้อกำหนดที่แตกต่างกันสำหรับการไหลของเรซิน การรวมตัว และการจัดการ ดังนั้นผ้าจึงควรจับคู่กับกระบวนการจริง แทนที่จะระบุเพียงรูปลักษณ์ภายนอกเท่านั้น

ข้อมูลที่ต้องจัดเตรียมสำหรับการสอบถามวัสดุ

การสอบถามเกี่ยวกับการผลิตจะประเมินได้ง่ายกว่าเมื่อมีการระบุข้อกำหนดวัสดุพื้นฐานไว้อย่างชัดเจน ข้อมูลที่เกี่ยวข้องได้แก่:

· โครงสร้างทอลายทแยง

· เกรดคาร์บอนไฟเบอร์

· น้ำหนักผ้า / GSM

· ความกว้างและความยาวม้วนที่ต้องการ

· ความหนาเป้าหมายหรือความหนาของลามิเนต

· ระบบเรซิน

· กระบวนการขึ้นรูป

· เรขาคณิตของส่วนประกอบ

· ข้อกำหนดพื้นผิวที่มองเห็นได้

หากวัสดุถูกนำมาใช้แทนผ้าที่มีอยู่ สามารถใช้เอกสารข้อมูลจำเพาะหรือตัวอย่างที่มีอยู่เป็นข้อมูลอ้างอิงได้ สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อวัสดุใหม่จำเป็นต้องพอดีกับกระบวนการตัด การวางหรือการขึ้นรูปที่กำหนดไว้

การใช้งาน

ผ้าคาร์บอนไฟเบอร์ทอลายทแยงถูกนำมาใช้ในชิ้นส่วนคอมโพสิตขึ้นรูปซึ่งผ้าจำเป็นต้องรองรับพื้นผิวที่มีรูปร่างหรือให้ลักษณะการทอที่กำหนดไว้

การใช้งานด้านยานยนต์ ได้แก่ อุปกรณ์ตกแต่งภายใน แผง ฝาครอบ และส่วนประกอบคาร์บอนไฟเบอร์อื่นๆ ชิ้นส่วนจักรยานและรถจักรยานยนต์สามารถใช้การเสริมแรงแบบทอบนส่วนโค้งซึ่งผ้าต้องตามพื้นผิวแม่พิมพ์

อุปกรณ์กีฬา เช่น ไม้พาย ไม้เทนนิส และโครงสร้างขึ้นรูปอื่นๆ ก็สามารถรวมวัสดุนี้ไว้เป็นส่วนหนึ่งของแผ่นลามิเนตได้ อุปกรณ์และตัวเรือนอุตสาหกรรมอาจใช้เส้นใยคาร์บอนทอซึ่งมีคุณสมบัติทางกลและมิติที่ต้องการด้วยลามิเนตที่เลือก

สำหรับตัวเรือนอิเล็กทรอนิกส์หรือส่วนประกอบที่อยู่ใกล้กับชุดประกอบไฟฟ้า ควรพิจารณาการนำไฟฟ้าของคาร์บอนไฟเบอร์เมื่อพิจารณาข้อกำหนดด้านฉนวนและการต่อสายดิน

คำถามที่พบบ่อย

ผ้าคาร์บอนไฟเบอร์ทอลายทแยงคืออะไร?

เป็นการเสริมเส้นใยคาร์บอนแบบถักทอที่มีโครงสร้างพันกันเป็นลายทแยง การจัดเรียงเส้นด้ายทำให้เกิดลวดลายพื้นผิวในแนวทแยง ในขณะที่ข้อกำหนดเฉพาะของวัสดุจริงขึ้นอยู่กับเกรดคาร์บอนไฟเบอร์ น้ำหนักผ้า และโครงสร้าง

สิ่งทอลายทแยงแตกต่างจากผ้าทอธรรมดาอย่างไร?

ผ้าลายทแยงและผ้าทอธรรมดาใช้ลำดับการพันเส้นด้ายที่แตกต่างกัน สิ่งทอลายทแยงมีรูปแบบแนวทแยงและโดยทั่วไปช่วยให้เส้นด้ายเคลื่อนตัวได้มากขึ้น ในขณะที่ผ้าทอธรรมดามีโครงสร้างด้านบน-ด้านล่างซ้ำกันแน่นกว่า ความเหมาะสมขึ้นอยู่กับรูปทรงของส่วนประกอบและกระบวนการผลิต

สิ่งทอลายทแยง 2×2 หมายถึงอะไร

2×2 อธิบายถึงโครงสร้างสิ่งทอลายทแยงโดยเฉพาะ โดยเส้นด้ายจะลากเส้นผ่านสองเส้นและต่ำกว่าสองเส้นในลำดับการทำซ้ำ หากโครงการต้องการการก่อสร้างนี้ ลายทอควรได้รับการยืนยันในข้อกำหนดเฉพาะของวัสดุ

ผ้าลายทแยงสามารถใช้กับแม่พิมพ์โค้งได้หรือไม่?

ใช่. สามารถรองรับส่วนโค้งปานกลางและรูปทรงที่เปลี่ยนแปลงได้ แต่ผ้าเดรปที่แท้จริงนั้นขึ้นอยู่กับน้ำหนักผ้า โครงสร้างเส้นด้าย และรูปทรงของแม่พิมพ์ การทดลองขึ้นรูปมีประโยชน์สำหรับชิ้นส่วนที่ซับซ้อนหรือรัศมีแคบ

ใช้กับชิ้นส่วนคาร์บอนไฟเบอร์ที่มองเห็นได้หรือไม่?

ใช่. ลายทอแนวทแยงยังคงมองเห็นได้หลังจากการขึ้นรูปและการตกแต่งพื้นผิว การวางแนวผ้าที่สม่ำเสมอในระหว่างการตัดและการวางเป็นสิ่งสำคัญเมื่อต้องการรูปแบบที่สม่ำเสมอ

สามารถปรับแต่งน้ำหนักและขนาดของผ้าได้หรือไม่?

ใช่. น้ำหนักผ้า ความกว้าง ความยาว และข้อกำหนดเฉพาะที่เกี่ยวข้องสามารถกำหนดได้ตามส่วนประกอบและกระบวนการผลิต

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์ ได้แก่ โครงสร้างลายทอ เกรดคาร์บอนไฟเบอร์ GSM ความกว้าง ความยาวม้วน ปริมาณ การใช้งาน และกระบวนการขึ้นรูป สำหรับชิ้นส่วนที่มองเห็นได้ ควรระบุพื้นผิวที่ต้องการและทิศทางของลวดลายด้วย

สามารถประเมินตัวอย่างก่อนการผลิตได้หรือไม่?

การประเมินตัวอย่างสามารถพิจารณาได้เมื่อจำเป็นต้องตรวจสอบผ้าสำหรับผ้าม่าน ความเข้ากันได้ของเรซิน ลักษณะพื้นผิว หรือพฤติกรรมการประมวลผลด้วยวิธีการผลิตเฉพาะ

การทอลายทแยงหมายถึงความแข็งแกร่งที่สูงขึ้นหรือไม่?

ไม่ได้ โครงสร้างลายทอเพียงอย่างเดียวไม่ได้สร้างความแข็งแรงหรือความแข็งของวัสดุคอมโพสิตสำเร็จรูป คุณสมบัติเหล่านี้ขึ้นอยู่กับเกรดคาร์บอนไฟเบอร์ น้ำหนักผ้า ระบบเรซิน การวางแนวของเส้นใย ปริมาณเส้นใย ความหนาของลามิเนต และสภาวะการประมวลผล
